Kabelführungen für CR-10-S5

Autor

Thomas Paulußen

Publiziert

11.10.2021

Beginne eine Unterhaltung

0 Kommentare

Das Kabelmanangement soll die Kabel schützen und das für die X-Achse auch den Druck

Das system sitzt stabil und funktioniert gut, ich bin nicht unzufrieden damit.

Das kleine Kabelkanalsystem von thingiverse.com war zu schwach für die langen Strecken. In vertikaler Bewegungsrichtung wäre es vielleicht stabil genug gewesen.

Ich entschied mich für eine horizontale Bewegungsrichtung und zeichnete ein stabileres Kabelmanagementsystem.

Besonders schwierig war es die Kettenglieder unterhalb der Heizplatte einzurasten.

Die Kabel für die Z Achse mussten um 500 mm verlängert werden, dazu wurde es nötig bei über 20 Kabel eine Verlängerung zwischen zu setzen.

Unter meinen Entwürfen ist auch ein um 5 ° angehobener Anschluss für die X Achse, jedoch sind die Glieder bereits so hoch, dass ein Konflikt auf maximaler Höhe mit der Querstrebe besteht, weshalb ich darauf verzichte.

Der Rotationsanschluss am Druckkopf ist für die Bewegung auf der X Achse nötig und gefällt mir ziemlich gut.

Die Kabel sind nun geschützt, es schleift nur noch das Kabelkanalsystem auf meiner Führung. Es war für die starren Kabel bei der Y Achse zu eng um das System vertikal unten drunter zu bauen.

kabelmanagement-1
erste-tests
ersetzter-test
kabelmanagement-2
Die Kabel für die Z Achse mussten um 500 mm verlängert werden, dazu wurde es nötig bei über 20 Kabel eine Verlängerung zwischen zu setzen.
Unter meinen Entwürfen ist auch ein um 5 ° angehobener Anschluss für die X Achse, jedoch sind die Glieder bereits so hoch, dass ein Konflikt auf maximaler Höhe mit der Querstrebe besteht, weshalb ich darauf verzichte.
Der Rotationsanschluss am Druckkopf ist für die Bewegung auf der X Achse nötig und gefällt mir ziemlich gut.
Die Kabel sind nun geschützt, es schleift nur noch das Kabelkanalsystem auf meiner Führung. Es war für die starren Kabel bei der Y Achse zu eng um das System vertikal unten drunter zu bauen.

Durch die Konstruktion habe ich endlich einen lang gehegten Wunsch verwirklicht, Blender effektiv nutzen zu lernen

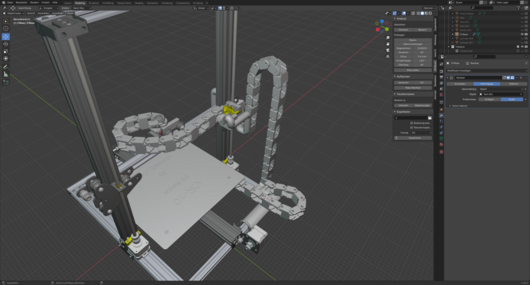

Komplette Konstruktion in Blender — Blender 3D Druck Funktionen

Mit FreeCAD fing ich an, die einzelnen Komponenten zu bearbeiten. Leider waren Abstürze und Ladezeiten sehr frustrierend, doch gerade diese erleichterten mir die Entscheidung Blender zu nutzen. Ich startete ein Blender Tutorial, das ich bis heute nicht abgeschlossen habe, aber es gab mir den nötigen Einstieg, den ich gebrauchen konnte. Außerdem fand ich so eine interessante kleine Community auf Discord.

Zeichnung in FreeCAD — FreeCAD gut für kleine Zeichnungen und Präzision

Ich experimentierte auch mit Meshmixer, der eine sehr gute „Make Solid“ Funktion besitzt. Allerdings bevorzugte ich es, die Netz-Fehler in Blender zu beheben, weil so die STL-Dateien die optimale und kleinste Größe erreichten.

Meshmixer Make Solid Funktion — Meshmixer zur Mesh und Solid Prüfung

Mehr Informationen kann man auf Thingiverse.com finden, https://www.thingiverse.com/thing:4837407

Natürlich habe ich noch diverse YouTube-Videos angesehen, um mich in Blender richtig einzuarbeiten. Es sind jedoch sehr viele verfügbar und so findet man schnell, wonach man sucht und sich dann auch in Blender zurecht.
